1. Transportsysteem
Dit systeem transporteert werkstukken van de laadruimte naar de spuitruimte en levert afgewerkte werkstukken af naar de uithardings- en losruimtes. Het transportsysteem maakt doorgaans gebruik van kettingtransporteurs of rollenbanen om een soepele beweging van de werkstukken tijdens het spuitproces te garanderen.

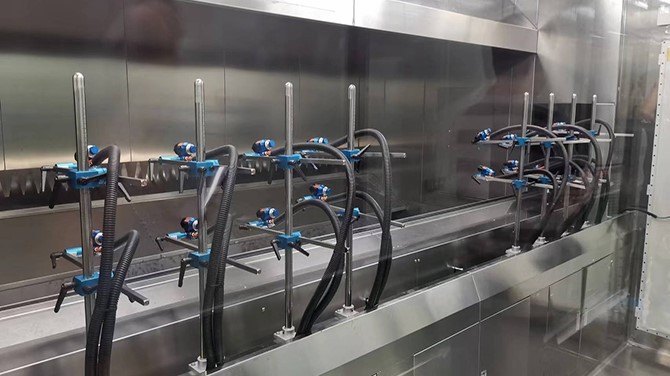

2. Sproeisysteem
Dit systeem omvat spuitpistolen, een spuitrobot en een verftoevoersysteem. Het spuitsysteem is programmeerbaar en regelt het gelijkmatig spuiten van het werkstukoppervlak. De spuitrobot kan flexibel worden aangepast aan de vorm en grootte van het werkstuk, waardoor de spuitefficiëntie en -kwaliteit worden verbeterd.
3. UV-uithardingssysteem
Dit systeem bestaat uit meerdere ultraviolette lampen, die doorgaans in het uithardingsgebied worden geïnstalleerd. Het UV-uithardingssysteem maakt een snelle uitharding van de coating mogelijk, waardoor de productiecyclus aanzienlijk wordt verkort. De golflengte en het vermogen van de UV-lampen kunnen worden aangepast aan verschillende verfsoorten en procesvereisten.
4. Uitlaatgasbehandelingssysteem
Uitlaatgassen en vluchtige organische stoffen (VOS) die tijdens het spuitproces worden gegenereerd, moeten worden gezuiverd door een uitlaatgasbehandelingssysteem om ervoor te zorgen dat de emissies aan de milieunormen voldoen. Veel voorkomende apparatuur voor de behandeling van uitlaatgassen omvat apparaten voor adsorptie van actieve kool en apparaten voor katalytische verbranding.
5. Besturingssysteem
Denk hierbij aan een PLC (Programmable Logic Controller), een touchscreen en diverse sensoren. Het besturingssysteem automatiseert de gehele verflijn en coördineert de werking van elke fase, inclusief het transporteren van werkstukken, spuiten, uitharden en uitlaatgasbehandeling.
